XND-DX102型点型气体探测器
发布时间:2016-11-24 浏览:字体大小[ 大中小 ]

XND-DX102型点型气体探测器

名称:可燃气体探测器

型号:XND-DX102

测量范围:为0～100%LEL

适应范围

本产品为防爆产品,适用于石油、化工、储气站、生产车间等可能存在可燃性或有毒有害气体泄漏或爆炸危险环境的Ⅰ区和Ⅱ区,不适用于0区及煤矿井下环境。探测器对于可燃气体泄露事故可进行安全检测和预先报警。探测器具有四位LED显示、红外遥控、三线制4mA～20mA输出、RS485总线通信（Modbus RTU协议）和无源触点输出功能。探测器根据其输出特性分为无源触点型、4mA～20mA多线型、RS485总线型，用户根据对应输出方式对设备进行开通调试

产品主要特性:

◆隔爆型设计：防护等级IP66；

◆采用四位LED显示,红外遥控功能,调试方便；可现场显示浓度；

◆采用高性能催化燃烧式气体传感器，可以将被测气体浓度转换成4mA～20mA电流信号输出；

◆具有零点校正功能，可避免因零点漂移而引起的测量误差；

◆基于Modbus（RTU）协议的标准RS485接口。提供RS485接口、4mA～20mA输出、无源触点(高/低限报警)三种标准输出；

◆可以与我公司生产的JB-QB-CH210可燃气体报警控制器、PLC、DCS等系统配套使用；

◆采用单片机处理系统,稳定性抗干扰能力强,耗小；

◆外形尺寸：155×162×96 (mm)。

检测原理	催化燃烧式	采样方式	自然扩散
检测范围	0～100%LEL	分辨率	1%LEL
响应时间	≤30s	测量误差	满量程±5%LEL
低限报警值	1～25%LEL可设	高限报警值	50%LEL
适用气体	甲烷
信号传输方式	4mA～20mA输出,标准RS485接口,报警继电器输出
信号总线传输距离	≤1000m
工作电压	DC18V～DC28V（额定：DC24V）	功耗	<2W
温度范围	-40℃～+70℃	湿度范围	0～95﹪RH（无凝露）
压力范围	86kPa～106kPa	壳体材质	金属
整机重量	1.6kg	防护等级	达到IP66
安装螺纹	G3/4"	外型尺寸	155×162×96 (mm)

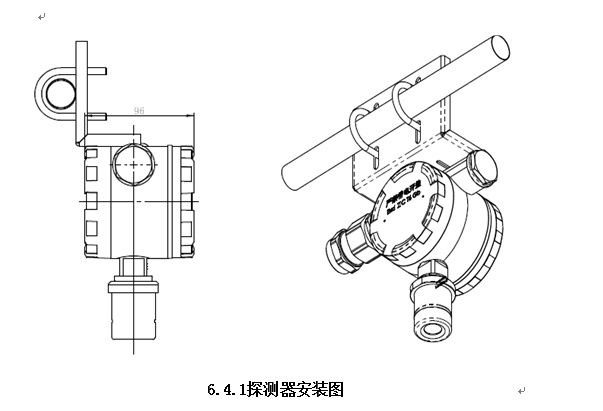

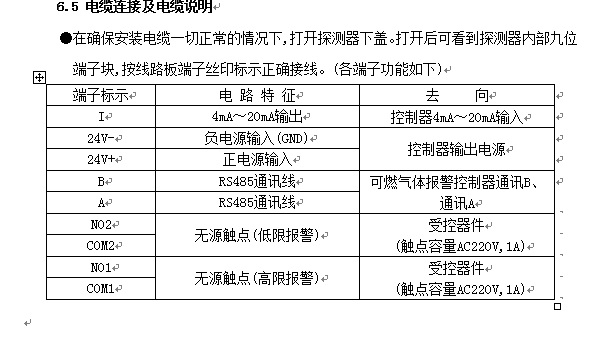

安装及接线说明图如下：
